Описание
Муфта зажимная герметичная Lavita PI 3/4 x 1 предназначена для установки греющих кабелей с сечением 5.4~5.8 мм. х 7.7~8.1 мм. внутрь трубы с водой. Имея один вариант исполнения с двухступенчатой резьбой, продукт может применяться в трубопроводах диаметром 3/4 и 1 дюйм

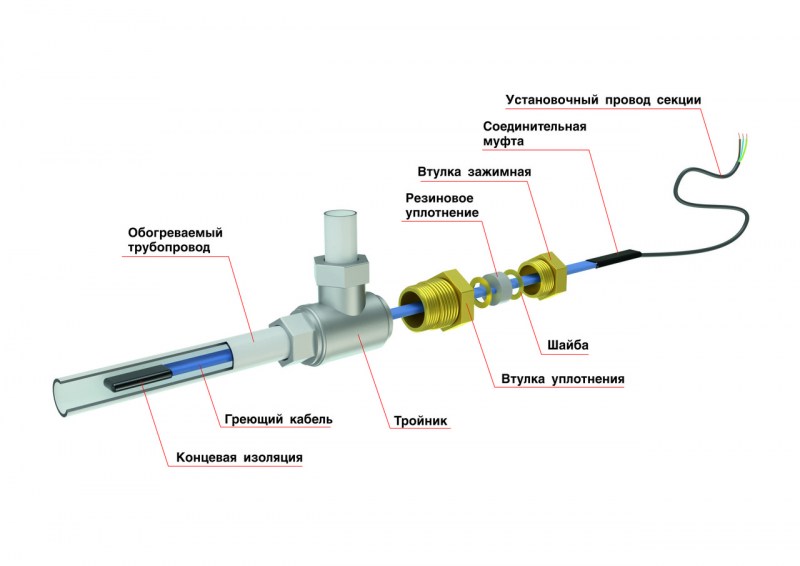

Муфта PI ¾” x 1” предназначена для установки греющих кабелей с сечением 5.4~5.8 мм. х 7.7~8.1 мм. внутрь трубы с водой. Имея один вариант исполнения с двухступенчатой резьбой, продукт может применяться в трубопроводах диаметром ¾” и 1” ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Уплотнительная каучуковая манжета (прокладка) имеет удлиненную форму и продольный разрез для удобства монтажа кабеля. Центральное отверстие имеет форму, совпадающую с сечением внешней оболочки кабеля. Уплотняющая поверхность манжеты – удлиненный конус. Шайба облегчает вращение накидной гайки при уплотнении манжеты. Шестигранная накидная гайка обеспечивает сжатие манжеты и, тем самым, герметичность сборки муфты. Корпус и накидная гайка изготовлены из латуни с никелированным покрытием. Шайба изготовлена из из нержавеющей стали. ПРИНЦИП РАБОТЫ: Работа зажимной муфты основана на уплотнении разрезной резиновой манжеты вокруг оболочки нагревательного кабеля и по конической поверхности гнезда в корпусе муфты. Манжета поджимается через шайбу накидной гайкой при помощи гаечного ключа. Муфта изготовлена из латуни с никелированным покрытием, которое химически инертно к большинству реагентов, перекачиваемых по трубопроводам. Ее можно использовать для обогрева труб водоснабжения и дренажа изнутри в холодное время года, в технологических процессах при прогреве неагрессивных химических жидкостей и расплавов. Максимальное рабочее давление в трубопроводе – 10 атм. УСТРОЙСТВО ИЗДЕЛИЯ: Муфта Lavita PI ¾” x 1” состоит из 4-х частей
